- FACCIATE CONTINUE -

SERIE:  POLIEDRA-SKY

POLIEDRA-SKY 50 - POLIEDRA-SKY 50I POLIEDRA-SKY 50S
Il sistema Poliedra 50 si inserisce nel contesto evolutivo dei Sistemi METRA per l’edilizia e consente, con le ulteriori integrazioni delle varianti Poliedra I e Poliedra S, la progettazione e la realizzazione di facciate continue, o di strutture in alluminio (in combinazione con vetro, pietra, materiali compositi) di forme e dimensioni particolari con un’ampia gamma di soluzioni, sia dal punto di vista funzionale, che da quello squisitamente estetico.

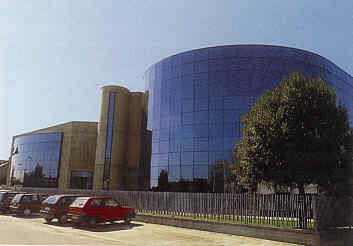

Il sistema deve giustamente il proprio nome proprio alla "poliedricità" delle sue possibilità costruttive ed applicative.		 realizzazione...
- IMPIEGO -
A differenza di quanto accadeva in passato oggi, gli edifici rivestiti con struttura a "facciata continua", richiedono sistemi integrati sempre più evoluti e completi che consentano la realizzazione di particolari forme geometriche, a volte anche complesse, per ottenere dall’involucro di rivestimento, immagini dinamiche ed aeree.
Per le sue caratteristiche di estetica, di tenuta e di risparmio energetico il sistema Poliedra 50 può essere utilizzato sia nelle costruzioni che nelle ristrutturazione per sostituire o integrare nuovi volumi.
Con l’impiego di profilati ed accessori idonei il sistema consente di realizzare facciate continue integrali, verticali ed inclinate, del tipo:
  • Tradizionali (a montanti e traversi).
  • Ad elementi "standard" (con bordo di ritegno del vetro in vista).
  • Ad elementi "strutturali" (con vetro incollato e senza parti di metallo in vista).

Consente inoltre la realizzazione di altre strutture particolari quali:
coperture, piramidi, sky-light, verande, patii, solarium, giardini d’inverno.

realizzazione...IGLOO

realizzazione...

- DESCRIZIONE TECNICA DEL SISTEMA -
  • Profilati di alluminio estrusi: lega 6060 (EN 573-3 e EN 755-2).
  • Stato di fornitura: EN 515.
  • Tolleranze dimensionali e spessori: PR EN 12020-2.
  • Tipo di tenuta aria - acqua: a equalizzazione di pressione.
  • Tipo di profilato: con o senza interruzione di ponte termico.
  • Applicazione vetri o pannelli: dall’esterno,
    - con profilato - pressore (sistema montanti e traverse)
    - ad infilare nei telai (sistema ad elementi "standard")
    - incollati ai telai (sistema ad elementi "strutturali").
  • Altezza sede vetro: netta 19,5 mm (utile 14 mm).
  • Spessore vetri: variabile da 4 a 45 mm.
  • Dimensioni base del sistema:
    - Montante: larghezza 50 mm profondità da 16,5 a 225 mm.
    - Traverse: larghezza 50 mm profondità da 22 a 123 mm.
realizzazione... realizzazione...

- SEZIONI -

Premere il tasto destro del mouse sulle
sezioni sottostanti per ingrandire i particolari

POLIEDRA 50 (tradizionale)

POLIEDRA 50 I (IPE)



POLIEDRA 50 S (strutturale)



POLIEDRA 50 S (standard)

ALCUNE POSSIBILITA' COSTRUTTIVE



- CARATTERISTICHE PRINCIPALI -
L’ampia gamma di profilati, accessori e guarnizioni del sistema, consente la realizzazione di strutture in alluminio di forma e tipologia tecnica applicativa tra le più complete oggi presenti sul mercato.
Consente inoltre al progettista o al committente, grazie all’intercambiabilità dei profilati disponibili, di scegliere a piacere, sia all’interno che all’esterno, l’aspetto estetico delle strutture.

tipologie realizzabili...tipologie realizzabili...

FINITURE SUPERFICIALI
Clicca qui per vedere le relative CERTIFICAZIONI alla serie POLIEDRA 50
Clicca qui per vedere le relative CERTIFICAZIONI alla serie POLIEDRA 50 S
