PROGETTAZIONE

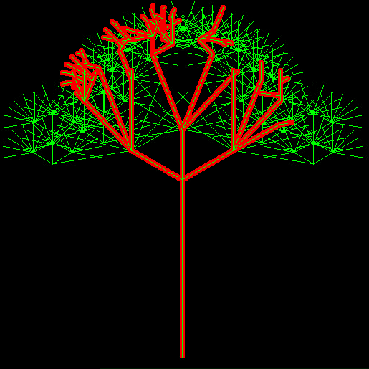

FORMA COMPLESSA BIDIMENSIONALE CARATTERIZZATA SUL COMPUTER

AUTOCAD

• Importare l’immagine, acquisita tramite lo scanner del quadro scelto inserendola il un layer diverso da quello scelto per lavorare (*)

• Procedere tramite i lisp "caratterizzazione" all’eliminazione delle parti di disegno che non compaiono sul quadro

• Procedere tramite il lisp "ramo" all’unione delle entità che compongono un unico ramo

• Salvare il lavoro e esportalo tramite il comando DXF out, scegliendo il massimo livello di accuratezza binaria(16)

  (*) nell’impossibilità di scannerizzare l’immagine scelta o nella difficoltà di gestione di file troppo "pesanti" procedere analiticamente (spesso i risultati sono migliori!)
