Perchè  ho scelto di disegnare i seguenti particolari costruttivi?


  Essi sono tratti dalla parte laterale superiore destra dell' involucro frontale: questa parte occupa metà dell' altezza dell' involucro ed è di forma quadrata.
( Per leggere la descrizione della composizione degli scenari della facciata clicca su   3d.htm  )
Ad eccezione delle "vele" che emergono, questa parte di facciata è l' unica che sia "piatta e liscia", senza sporgenze pungenti.

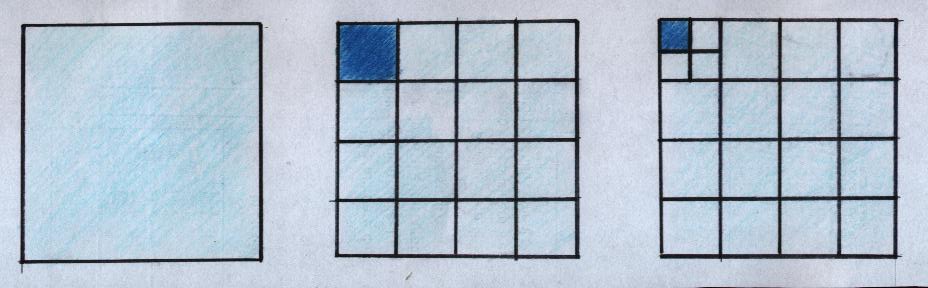

Questa parte modulare dell' involucro , seguendo le mie regole, il paradigma e il catalizzatore, è stata suddivisa in 16 quadrati  ognuno dei quali, a sua volta, è stato ulteriormente suddiviso in 4 quadrati.




Ciascuno di essi costituisce un modulo di pannello vetrato.
Tutto ciò è stato ottenuto sempre seguendo la regola di OMOTETIA, SIMMETRIA e SPECULARITA'
Ecco dunque che anche i particolari costruttivi  sono stati pensati e poi disegnati cercando di seguire quelle regole.

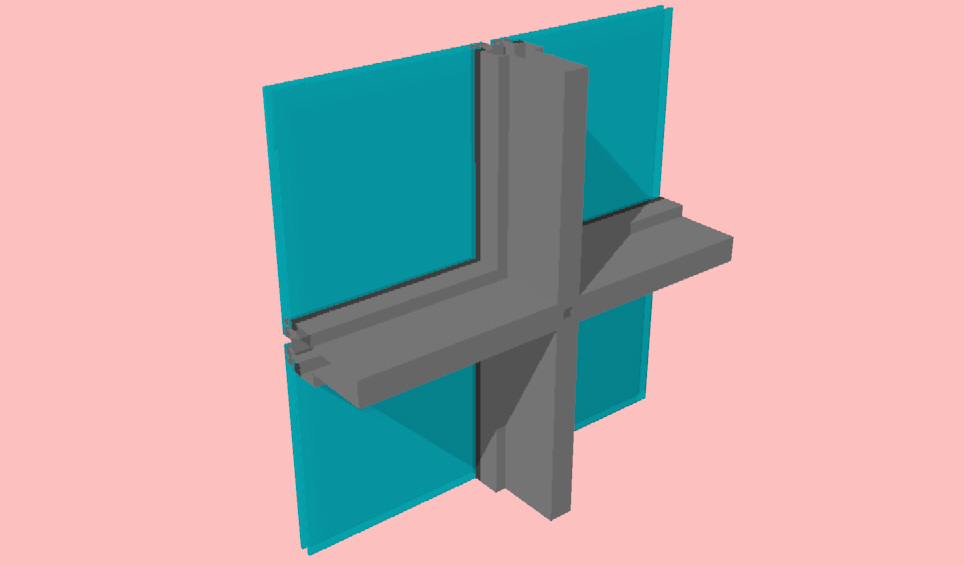

                    1     Ho disegnato così il nodo del  MONTANTE  in acciaio verticale intersecato perpendicolarmente ad uno uguale orizzontale.

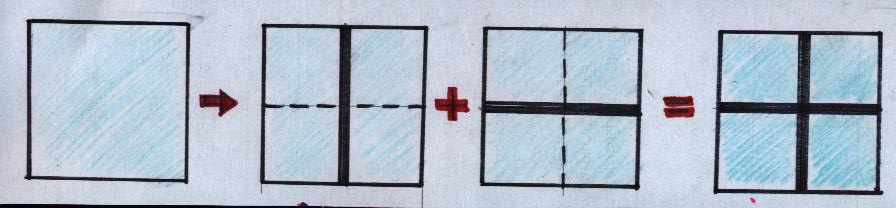

Il montante è dunque simmetrico e risulta specchiato secondo le diagonali del modulo quadrato.





Ciascun nodo unisce 4 di questi pannelli quadrati vetrati.

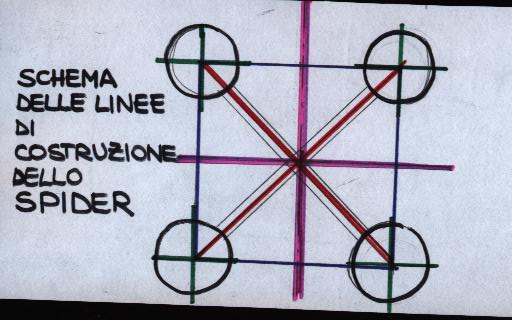

                           2    Allo stesso modo, come alternativa al montante precedente, sempre seguendo le stesse regole, ho disegnato lo  SPIDER.

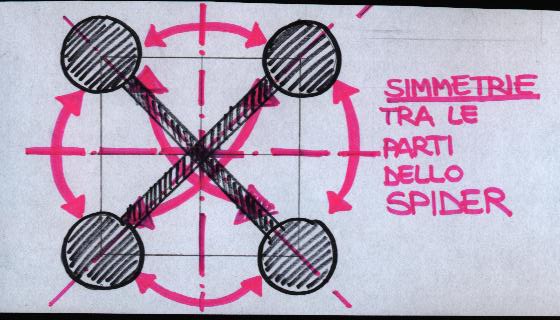

Ciascuno di essi collega 4 pannelli vetrati modulari ed è simmetrico rispetto all' orizzontale e alla verticale.




           Come ognuno dei 16 quadrati base è è stato suddiviso in 4 quadrati, ossia in 4 moduli vetrati, così anche lo spider può essere suddiviso in 4 parti, l' una simmetrica rispetto all' altra.






Persino i singoli pezzi di cui si compone lo spider sono solidi simmetrici e alcuni anche omotetici nei diametri delle basi.




1            Il primo nodo che riporto qui di seguito è preso dalla zona superiore destra dell' involucro frontale.


Vetro totalmente a vista fissato con sigillante strutturale

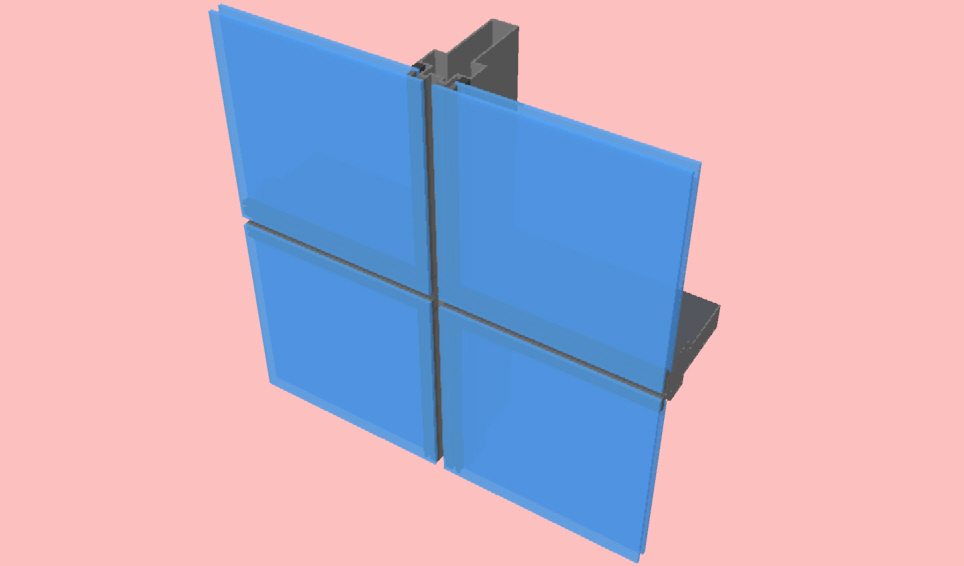

Render dall' esterno e render dall' interno                                  (Ho preso come spunto un particolare della ditta Metra)

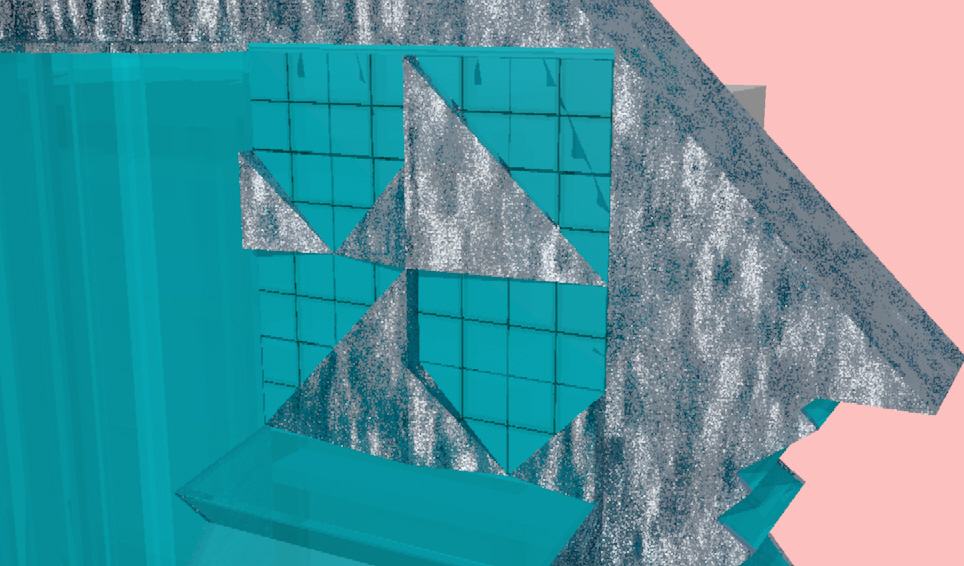

Vista da lontano: Render dei particolari inseriti nella facciata

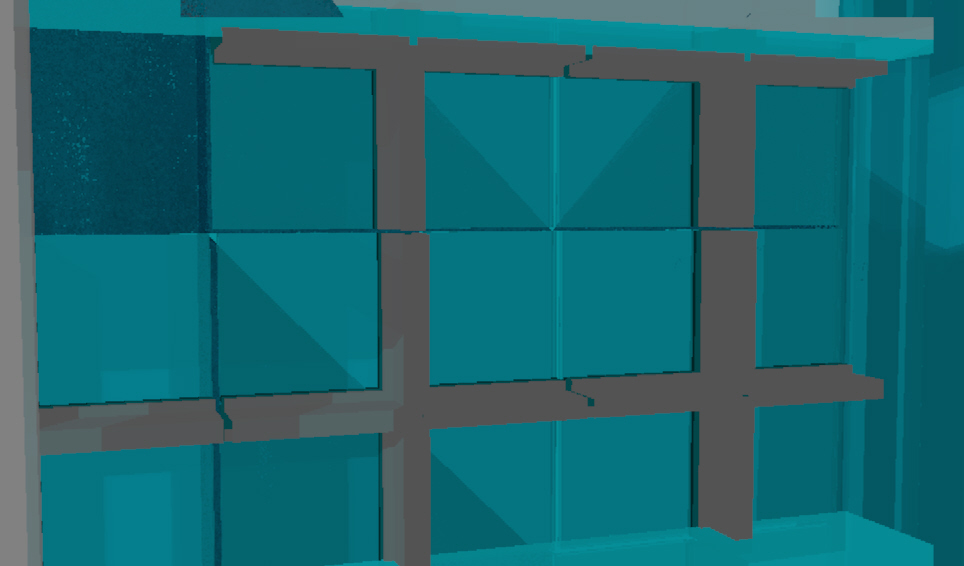

  Render dall' interno dell' involucro

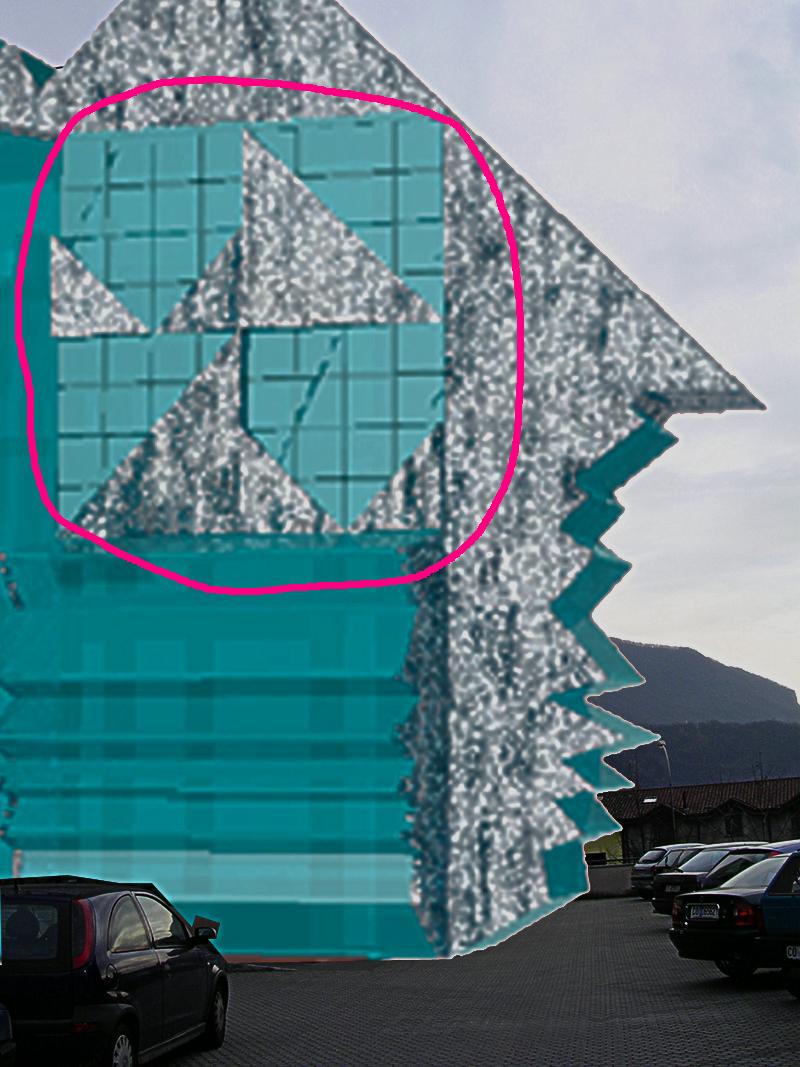

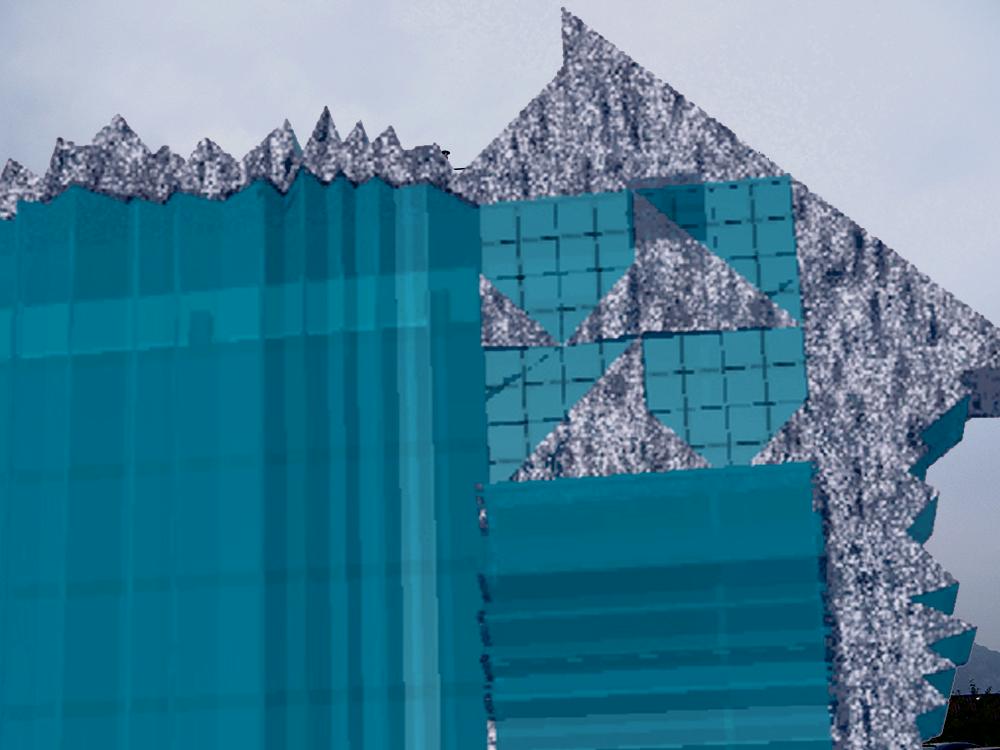

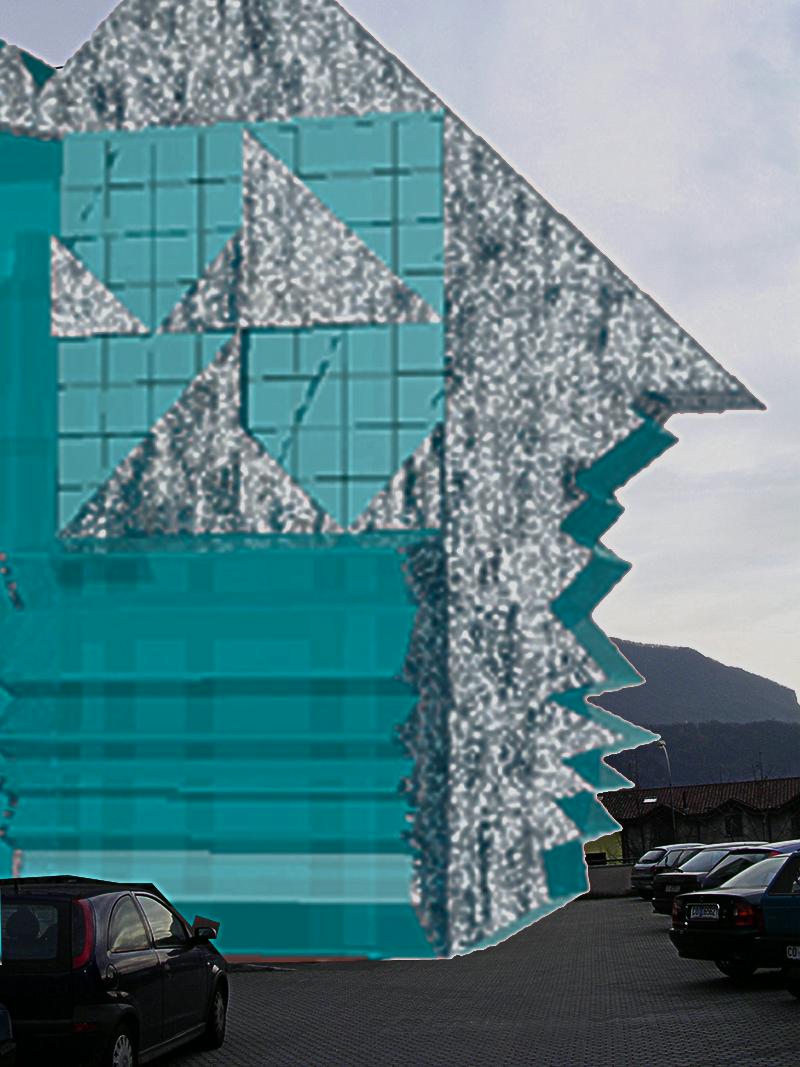

Nel contesto di Lecco: Render della porzione di edificio con inserimento dei particolari di cui sopra

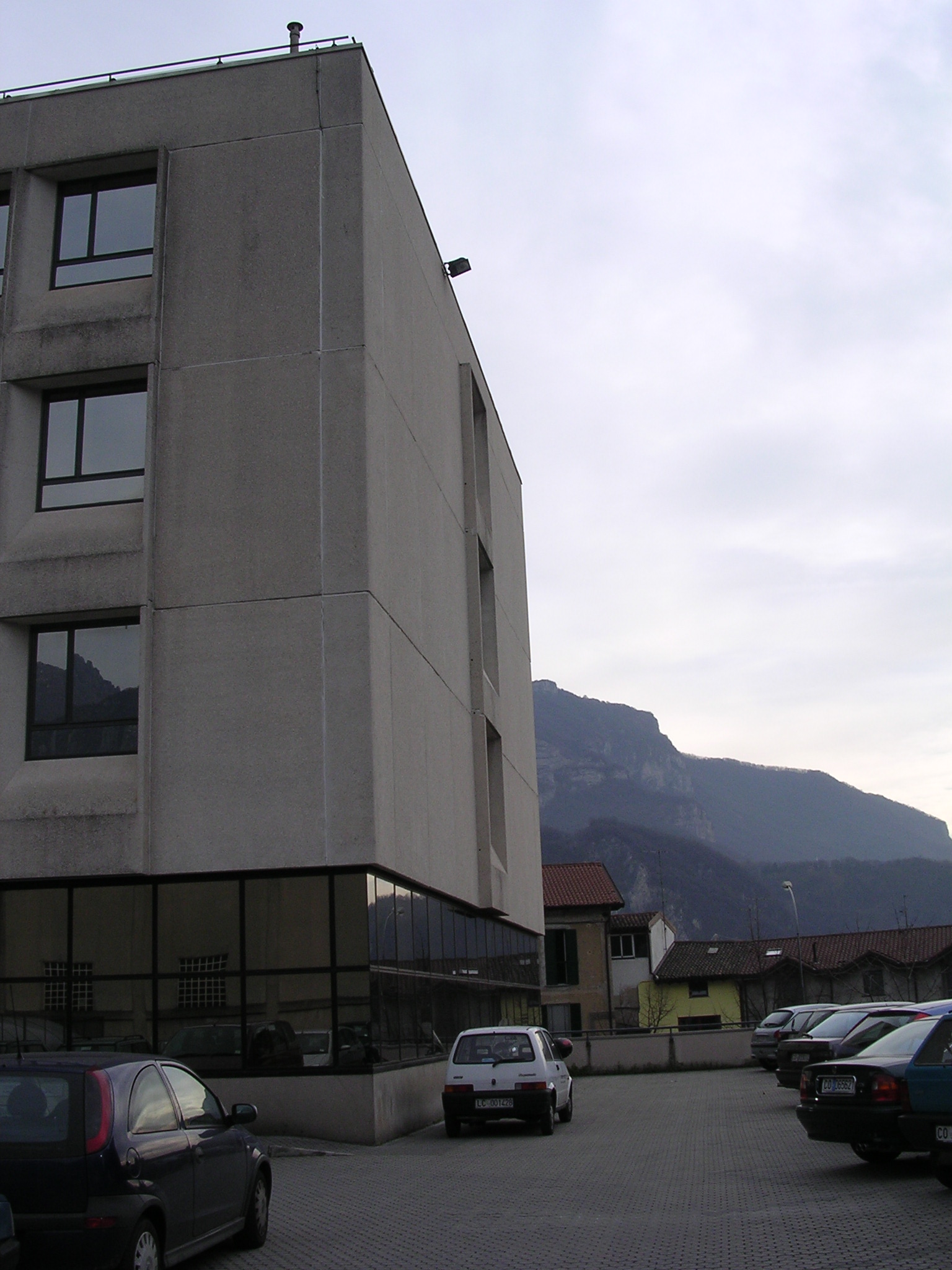

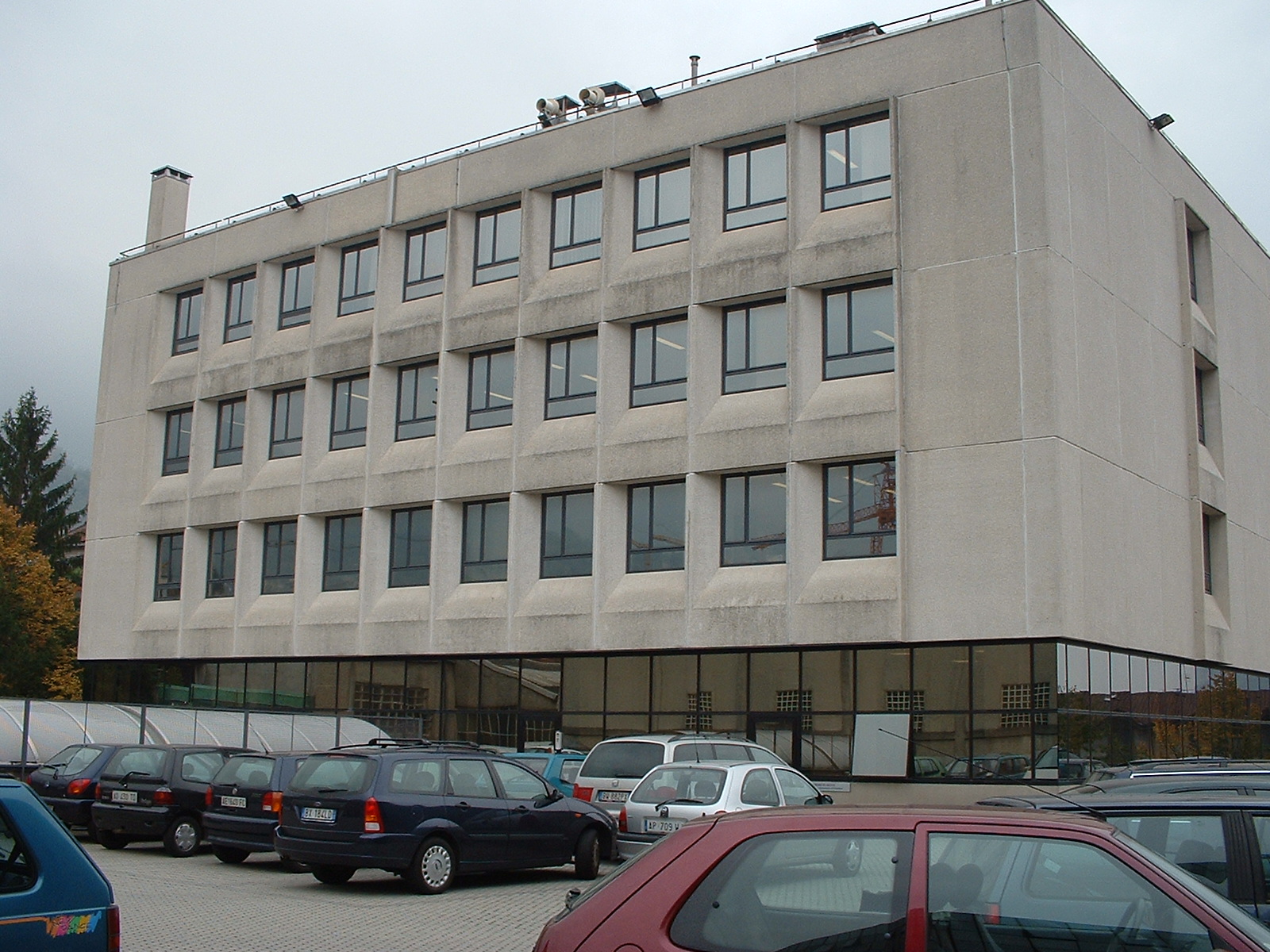

Prima                                                                                     Dopo




                         Prima                                                            Dopo





  2                     Questo secondo particolare costruttivo è una soluzione alternativa a quello precedentemente esposto.
                Si tratta di una soluzione con  Spider  ognuno dei quali sorregge e collega quattro moduli vetrati.



                                            Alcuni spunti

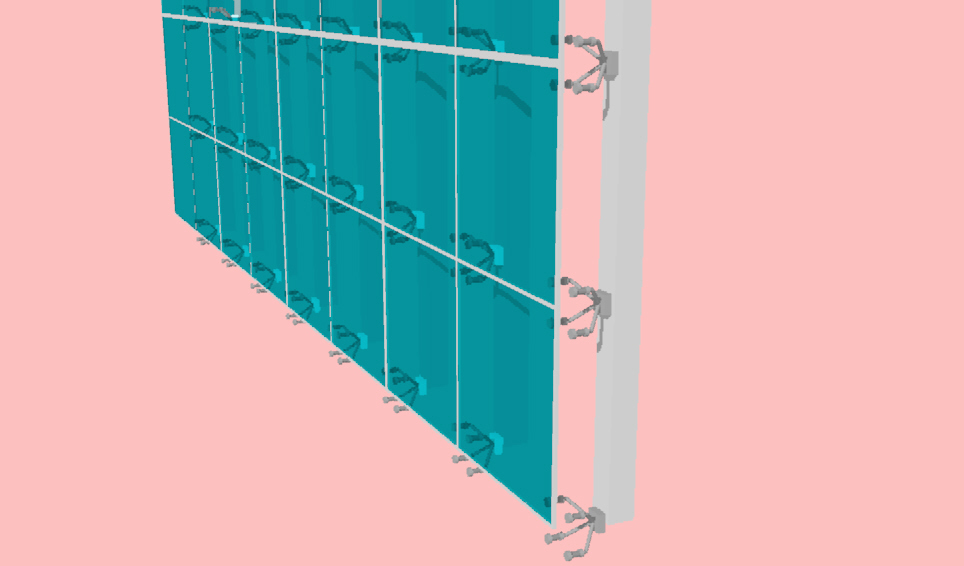

Render dall' interno e render dall' esterno

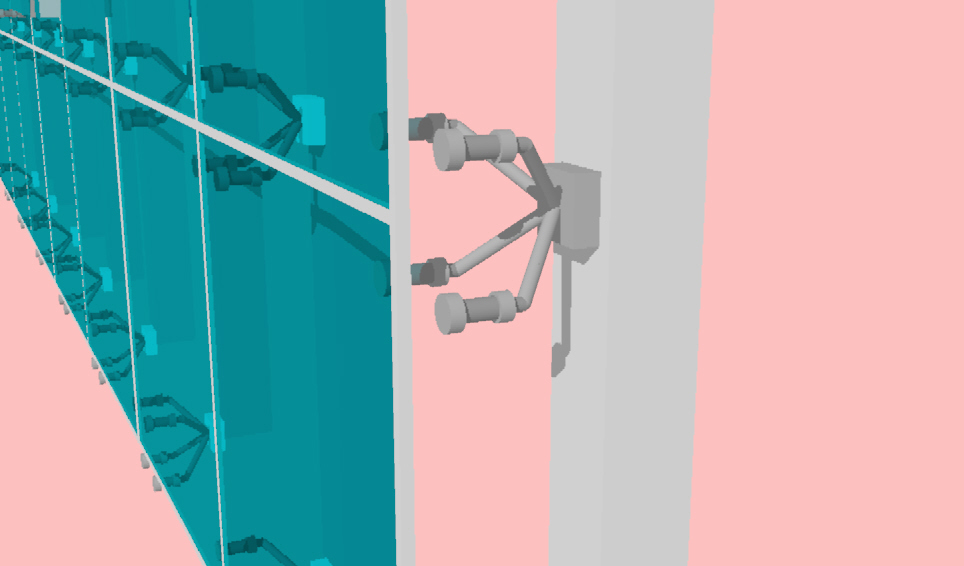

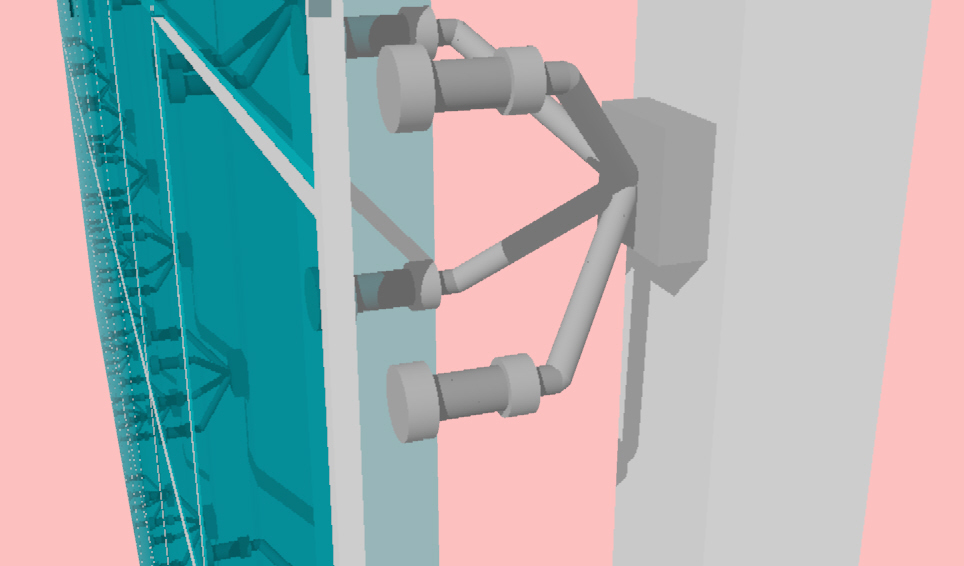

    Spider da vicino




  Zoom dello Spider

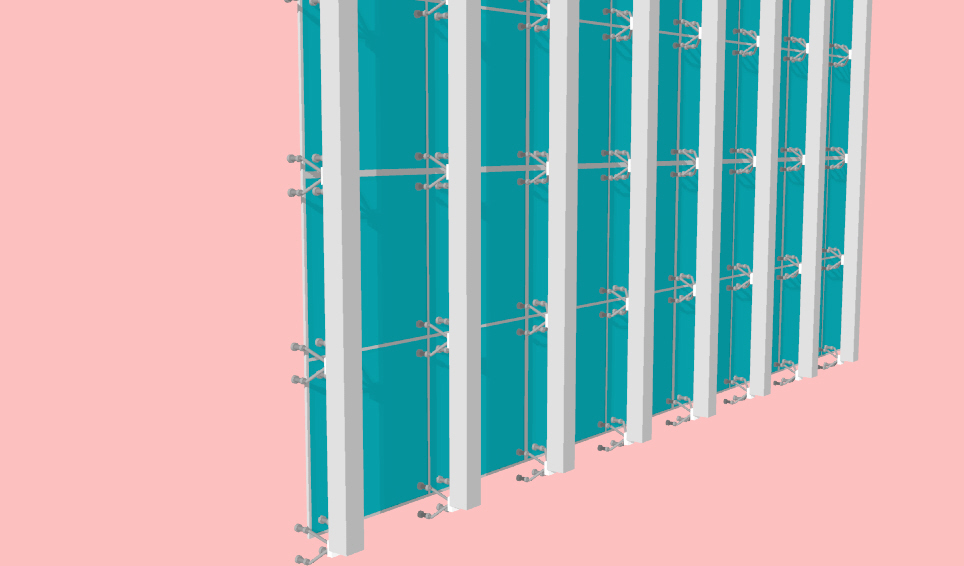

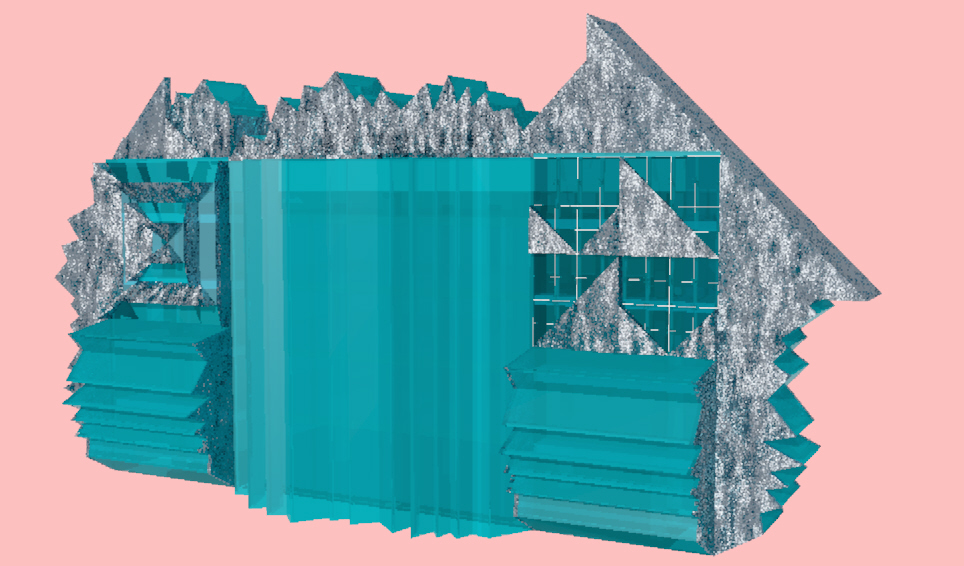

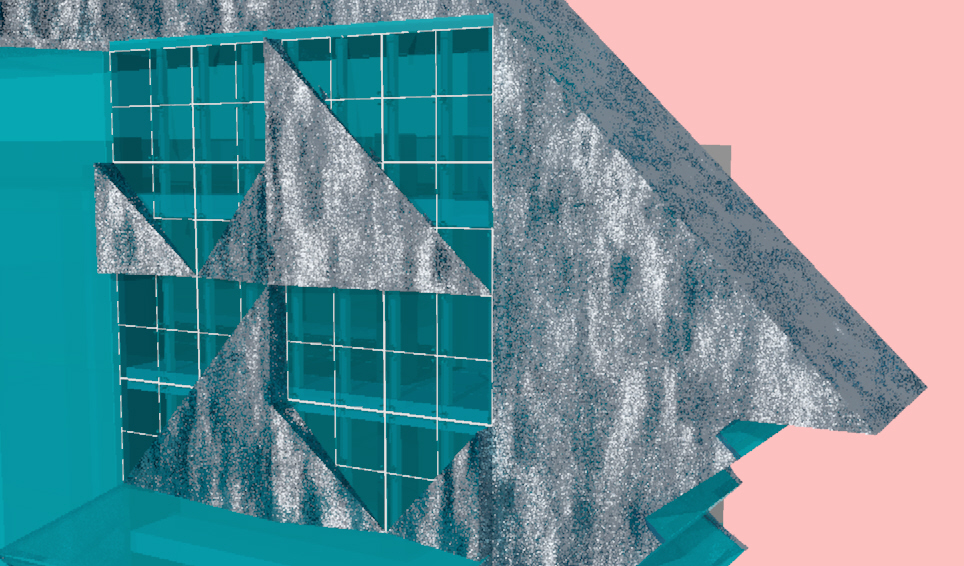

Vista da lontano :  Render dei particolari inseriti nella facciata




Vista da vicino :  Render dei particolari inseriti nella facciata

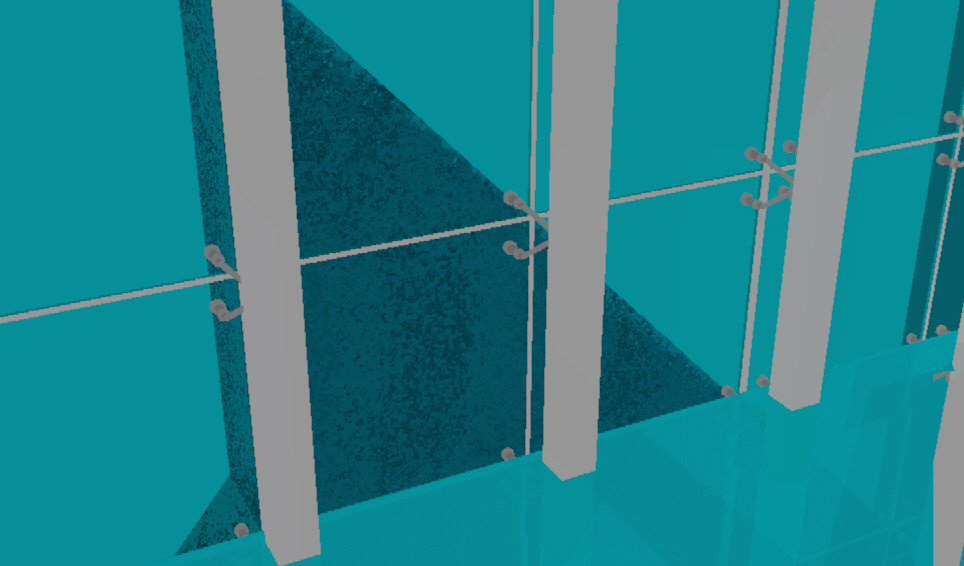

  Render dall' interno dell' involucro

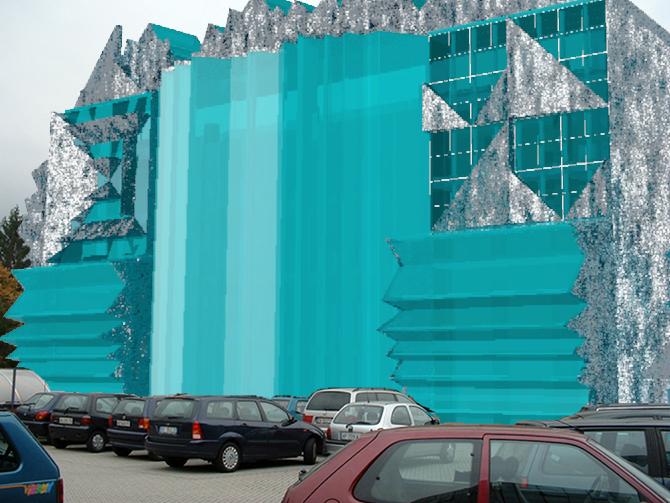

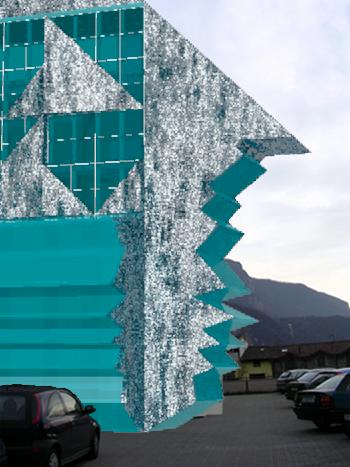

Nel contesto di Lecco :  Render della porzione di edificio con inserimento dei particolari di cui sopra

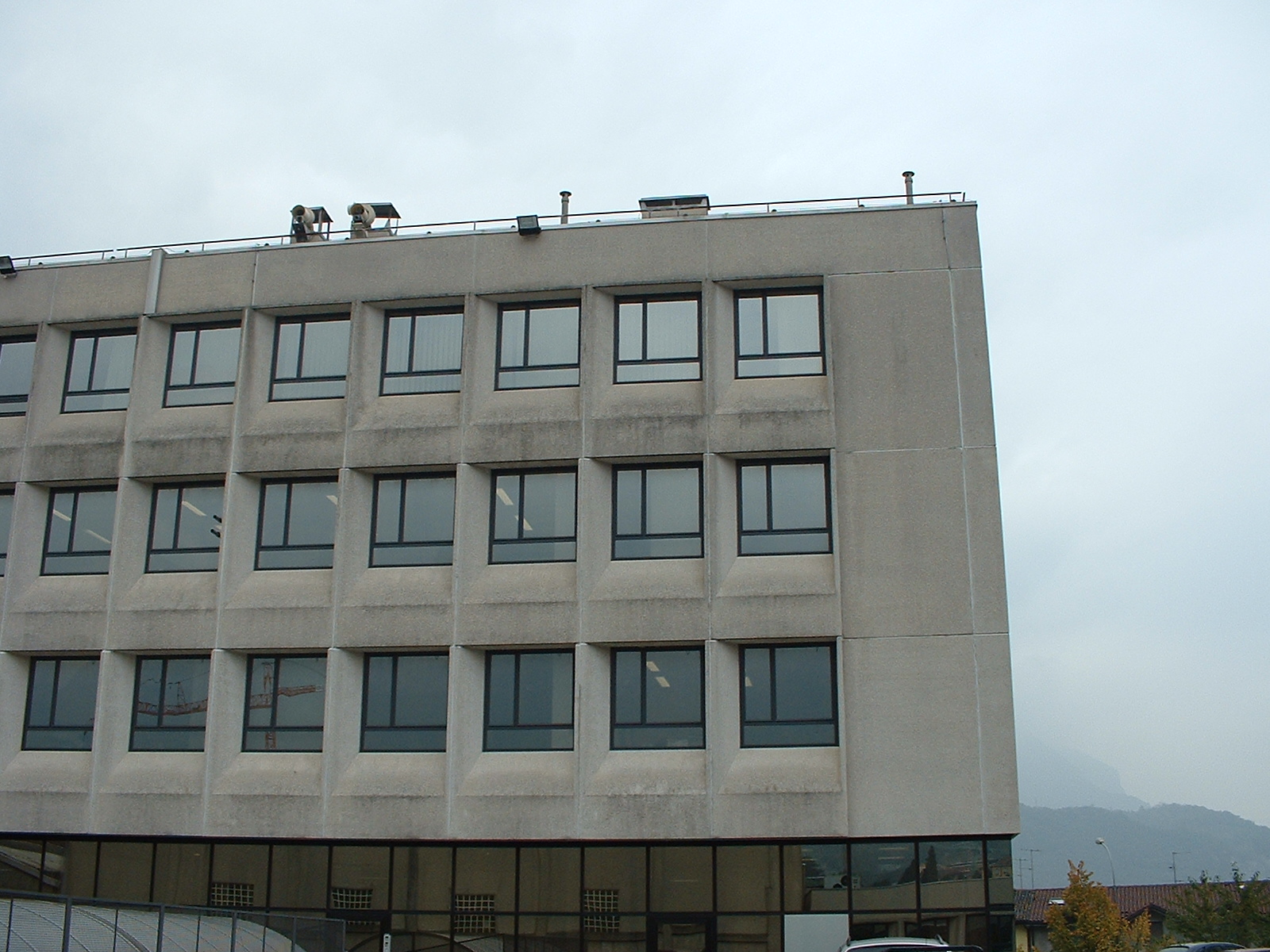

        Prima                                                                                        Dopo




Prima                                                                                     Dopo
