SCENARIO: 123

ABC Storia della genesi ed evoluzione dello scenario:


norma organizzatrice dell'evoluzione	Asse:Lettura dello spazio e sequenza di eventi.	Eccezioni: Restrizioni viabilita'	Parte della matrice delle adduzioni presa in considerazione

1)Interni ricavati dalle adduzioni legate alla "partenza". 2)I motivi architettonici sono ricavati dalle adduzioni legate al "dialogo". 3) La composizione nel suo complesso e' legata alle adduzioni legate alla "scoperta". Le Regole Applicate allo scenario: regole morfogenetiche dello scenario.

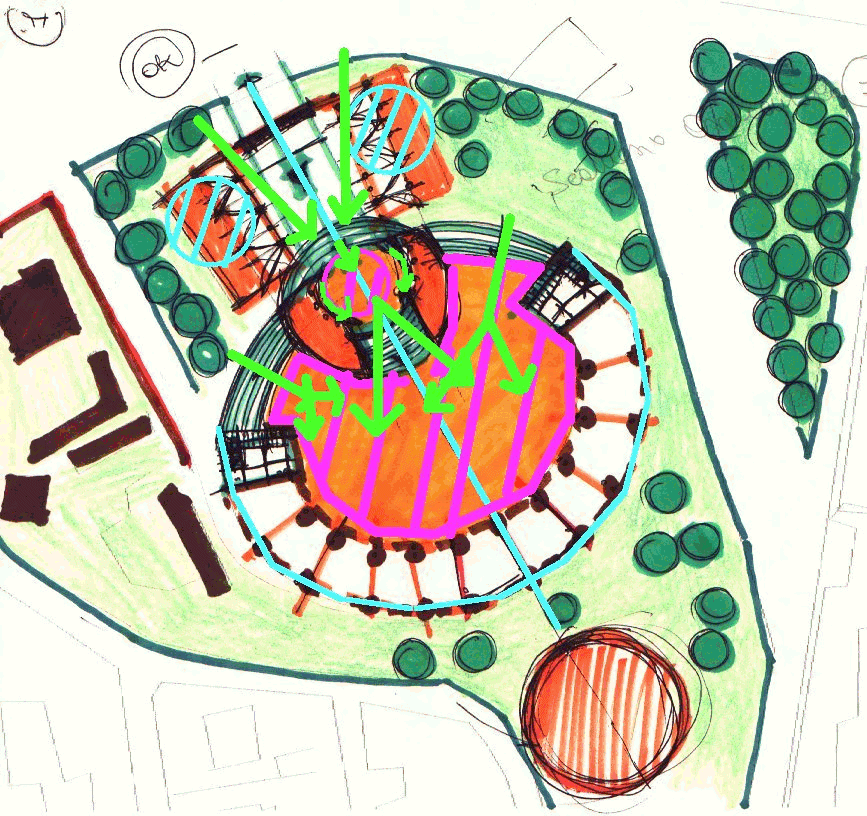

Le linee azzurre rappresentano l'influenza del paradigma sullo scenario 123-ABC, a livello di "disegno" complessivo ho voluto evidenziare come in questo scenario sono state considerate: lettura prospettica

data dalla convergenza dei due edifici prospicenti alle gradinate della stazione, la simmetria

dall'intero complesso che si svolge su di un asse

che si mette in rapporto di perpendicolarita' nei confronti della strada adiacente e l'accoglienza data dall'impostazione architettonica del corpo principale.
Le linee viola indicano il contributo della matrice delle adduzioni in riferimento alla tematica del dialogo ed anche questo viene rispettato dalla proposizione di un ampio spazio coperto

circondato dalla stazione stessa.

mentre il contributo della matrice delle adduzioni in riferimento alla tematica della scoperta e' dato dalle frecce di colore verde, lo spazio prima si contrae nella convergenza degli elementi architettonici bassi, ai piedi della scala; viene cosi' a crearsi uno spazio chiuso nella piazzetta che poi si dilata improvvisamente nella successiva scalinata che porta direttamente alla grande piazza coperta adiacente alla stazione.

Per ulteriori indicazioni :Help scenario SCHIZZI INIZIALI:

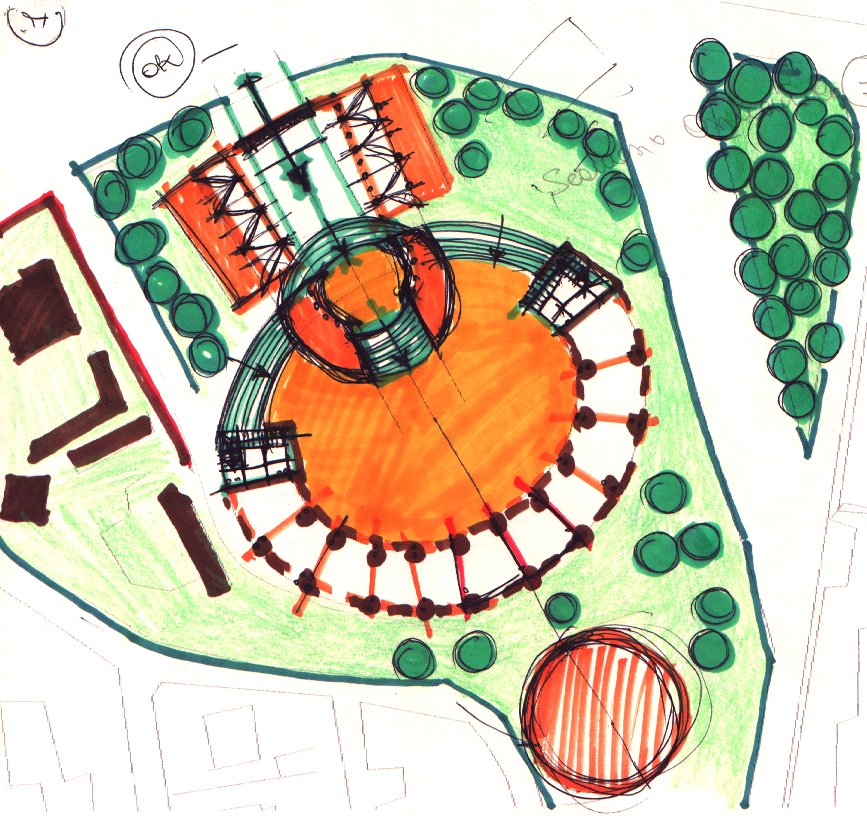

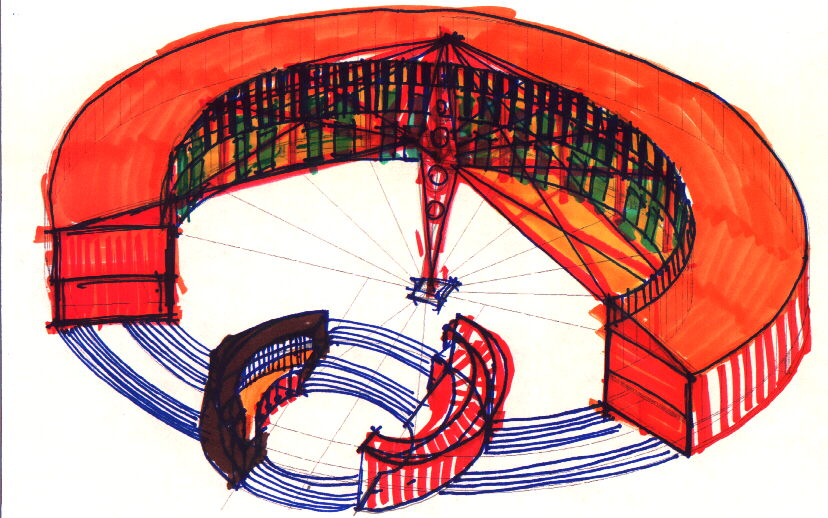

Fig.84 Schizzo in pianta dello scenario 123-ABC.	Fig.85 Schizzo iniziale in assonometria dello scenario 123-ABC.

Nello scenario oltre alla stazione ho previsto una serie di funzioni legate sia al progetto che alle indicazioni del bando di concorso.

	Un parcheggio per auto interrato.

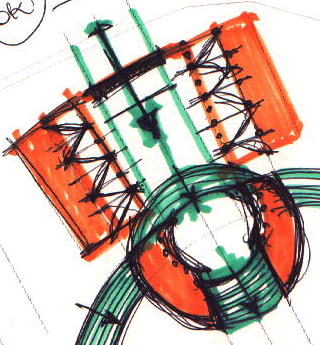

	Il corpo centrale del progetto si trova nella parte superiore del progetto posata sopra dei piloti.
	Alla parte superiore di accede tramite delle rampe di scale poste ai lati del complesso.

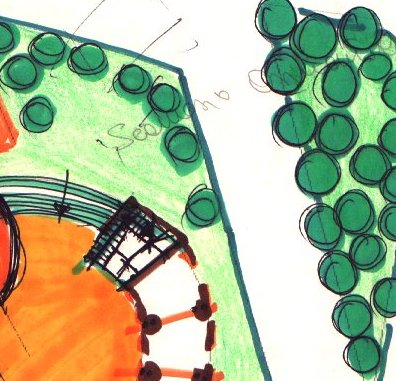

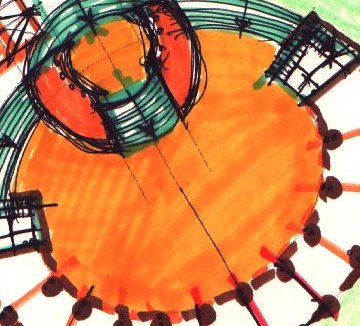

	La piazza vuole dare senso di accoglienza e indurre alla socializzazione, e' comperta da una tensostruttura.
	Gli uffici, i negozi e gli altr servizi si trovano nei primi edifici lungo l'asse principale e nel secondo piano della stazione
	Sia la stazione che la banchina di arrivo/partenza bus e' immersa nel verde.

Fig.96a,b,c Immagini dello scenario elaborate in Autocad e 3D Studio 4.

e' in fase di caricamento l'immagine animata dello scenario ....4.88 Mb.....nel caso in cui non si voglia prenderene visione premere lo STOP del Vs Browser e passare alla pagina successiva.

Fig.97 Immagine animata dello scenario.

Link alla Pagina di Verifica dello scenario 123-ABC.
