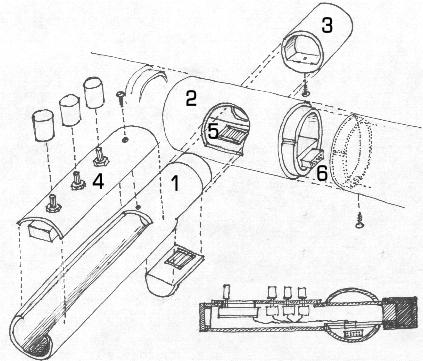

L'ELEMENTO CILINDRICO 1, APPOSITAMENTE SCANALATO,
SI INSERISCE NELL'ELEMENTO MODULARE 2 E VIENE BLOCCATO NELLA SUA
SEDE DA UN ELEMENTO DI CHIUSURA 3.
IL
CONTATTO ELETTRICO TRA GLI ELEMENTI 1 E 2 E' GARANTITO DA UNA SLITTA
A QUATTRO CONTATTI POSTA IN POSIZIONE 5. IL SEGNALE VIENE TRASMESSO
DA UN MODULO ALL'ALTRO ATTRAVERSO IL CONNETTORE
MULTIPOLARE 6.
SUL
PANNELLO 4 ( SMONTABILE PER ISPEZIONE
) SONO MONTATI TUTTI I COMANDI ROTATIVI E
LINEARI.
|
